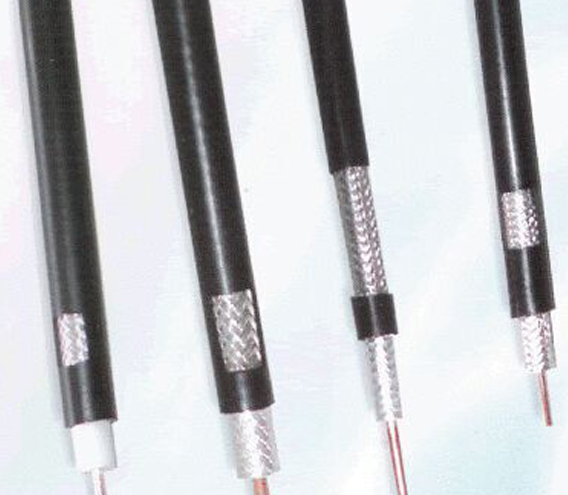

SYV射頻同軸電纜
實芯聚乙烯J緣射頻同軸電纜工藝規范
產品型號：SYV射頻同軸電纜
產品型號：SYV射頻同軸電纜
產品標準： BB/T14864-93
SYV射頻同軸電纜產品特性
一、工作溫度：-15℃---70℃
二、導體：退火圓銅線
1、為實芯導體
2、絞和合導體；
三、J緣：實芯聚乙烯
四、顏色：白、黑等用戶需要的顏色；
產品特點及用途：
SYV射頻同軸電纜適用于無線電通信、廣播和采用類擬技術的電子裝置中使用的實芯聚乙烯J緣射頻同軸電纜。
交貨長度：100m、200m；
1、為實芯導體
2、絞和合導體；
三、J緣：實芯聚乙烯
四、顏色：白、黑等用戶需要的顏色；
產品特點及用途：
SYV射頻同軸電纜適用于無線電通信、廣播和采用類擬技術的電子裝置中使用的實芯聚乙烯J緣射頻同軸電纜。
交貨長度：100m、200m；
電纜規格；
|
型號 |
導體規格
|
J緣直徑
|
編 織
|
護套
|
火花檢測
|
|
|
錠數
|
單錠根數
|
|||||
|
SYV-50-2-1
|
1 /0.68
|
2.2±0.10
|
16
|
5/0.15
|
4.0±0.2
|
3
|
|
SYV-50-2-2
|
7/0.16
|
1.5±0.10
|
16
|
6/0.15
|
2.8±0.2
|
3
|
|
SYV-50-3-1
|
1/0.9
|
2.95±0.13
|
16
|
6/0.15
|
5.0±0.2
|
3
|
|
SYV-50-3-2
|
7/0.32
|
2.95±0.13
|
24
|
5/0.15
|
5.0±0.2
|
3
|
|
SYV-50-5-1
|
1/1.40
|
4.8±0.20
|
24
|
5/0.15
|
7.2±0.3
|
5
|
|
SYV-50-5-1
|
1/1.40
|
4.8±0.20
|
24
|
6/0.20
|
7.2±0.3
|
5
|
|
SYV-50-7-2
|
7/0.75
|
7.25±0.25
|
24
|
6/0.20
|
10.3±0.3
|
8
|
|
SYV-50-9
|
7/0.95
|
9.0±0.30
|
36
|
5/0.20
|
12.2±0.4
|
8
|
|
SYV-50-12
|
7/1.15
|
11.5±0.30
|
36
|
6/0.20
|
15.0±0.4
|
8
|
|
SYV-75-4-1
|
1/0.59
|
3.7±0.13
|
16
|
6/0.15
|
6.0±0.2
|
3
|
|
SYV-75-4-2
|
7/0.21
|
3.7±0.13
|
16
|
6/0.15
|
6.0±0.2
|
3
|
|
SYV-75-5-1
|
1/0.75
|
4.8±0.20
|
24
|
5/0.15
|
7.2±0.2
|
5
|
|
SYV-75-5-2
|
7/0.26
|
4.8±0.20
|
24
|
5/0.15
|
7.2±0.3
|
5
|
|
SYV-75-7-1
|
1/1.15
|
7.25±0.15
|
24
|
6/0.20
|
10.3±0.3
|
8
|
|
SYV-75-7-2
|
7/0.40
|
7.25±0.25
|
24
|
6/0.20
|
10.3±0.3
|
8
|
|
SYV-75-9
|
1/1.37
|
9.0±0.30
|
36
|
5/0.20
|
12.2±0.4
|
8
|
|
SYV-75-12
|
7/0.63
|
11.5±0.30
|
36
|
6/0.20
|
15.0±0.4
|
8
|
